Cara Kerja Tang Ampere — Mengukur Arus Tanpa Memutus Kabel

Untuk tahu berapa ampere yang mengalir di sebuah kabel, tang ampere tidak memutus kabelnya dan tidak menyentuh tembaganya. Ia hanya menjepit — dan angkanya muncul. Caranya bekerja lebih menarik daripada kelihatannya, dan memahaminya menjawab dua pertanyaan yang paling sering masuk: *kenapa hasilnya nol* dan *kenapa ada tang AC saja, AC/DC, dan True RMS*.

Tonton videonya →

Tang ampere tidak mengukur arus

Setiap arus listrik dikelilingi medan magnet: cincin-cincin tak terlihat yang melingkari kawat, rapat di dekat kawat dan makin renggang menjauh. Makin besar arusnya, makin kuat medannya — hubungannya lurus. Tang ampere tidak mengukur arus secara langsung. Ia mengukur medan magnet itu, lalu menghitung balik arusnya.

Itulah sebabnya kabelnya tidak perlu diputus. Multimeter biasa harus dipasang *di dalam* rangkaian supaya arus lewat di dalamnya; tang ampere cukup berada *di sekeliling* rangkaian.

Rahangnya adalah trafo

Rahang tang ampere bukan sekadar penjepit. Ia inti besi berbentuk cincin yang menutup rapat mengelilingi kawat. Medan magnet jauh lebih suka mengalir lewat besi daripada lewat udara, jadi begitu rahang tertutup, seluruh cincin medan yang tadinya menyebar di udara tertangkap dan dipaksa mengalir di dalam inti besi.

Di dalam rahang, melilit inti besi itu, ada kumparan kawat tembaga halus. Susunannya persis sebuah trafo: kawat yang dijepit menjadi lilitan pertama (primer), kumparan di rahang lilitan kedua (sekunder). Medan yang berubah-ubah di inti besi mengimbas arus kecil di kumparan, dan arus kecil itulah yang diukur rangkaian elektronik di dalam alat. Ini disebut trafo arus.

Empat kali medan bumi

Seberapa kuat medan yang harus ditangkap? Untuk kawat lurus, kuat medan pada jarak *r* dari kawat berarus *I* adalah B = 2 × 10^-7 × I ÷ r. Masukkan sepuluh ampere pada jarak satu sentimeter:

Kumparan seribu lilitan menurunkan sepuluh ampere itu menjadi sepuluh miliampere — rasio 1 : 1000 — cukup kecil untuk diolah rangkaian, cukup besar untuk dibaca dengan tepat. Dan semua itu terjadi tanpa satu pun bagian alat menyentuh tembaga bertegangan.

Kenapa hasilnya nol

Ini kesalahan pertama hampir semua pemula, dan bukan alatnya yang rusak.

Jepitkan tang ampere ke kabel steker — kabel yang berisi dua kawat di dalam satu selubung — dan layarnya menunjukkan nol. Sebabnya: arus pergi lewat kawat fasa dan pulang lewat kawat netral, arahnya berlawanan. Medan magnet keduanya pun berlawanan arah, dan karena kedua kawat berimpit, medannya saling menghapus. Di luar kabel hampir tidak ada medan yang tersisa untuk ditangkap rahang.

Jadi aturannya satu: jepit satu kawat saja.

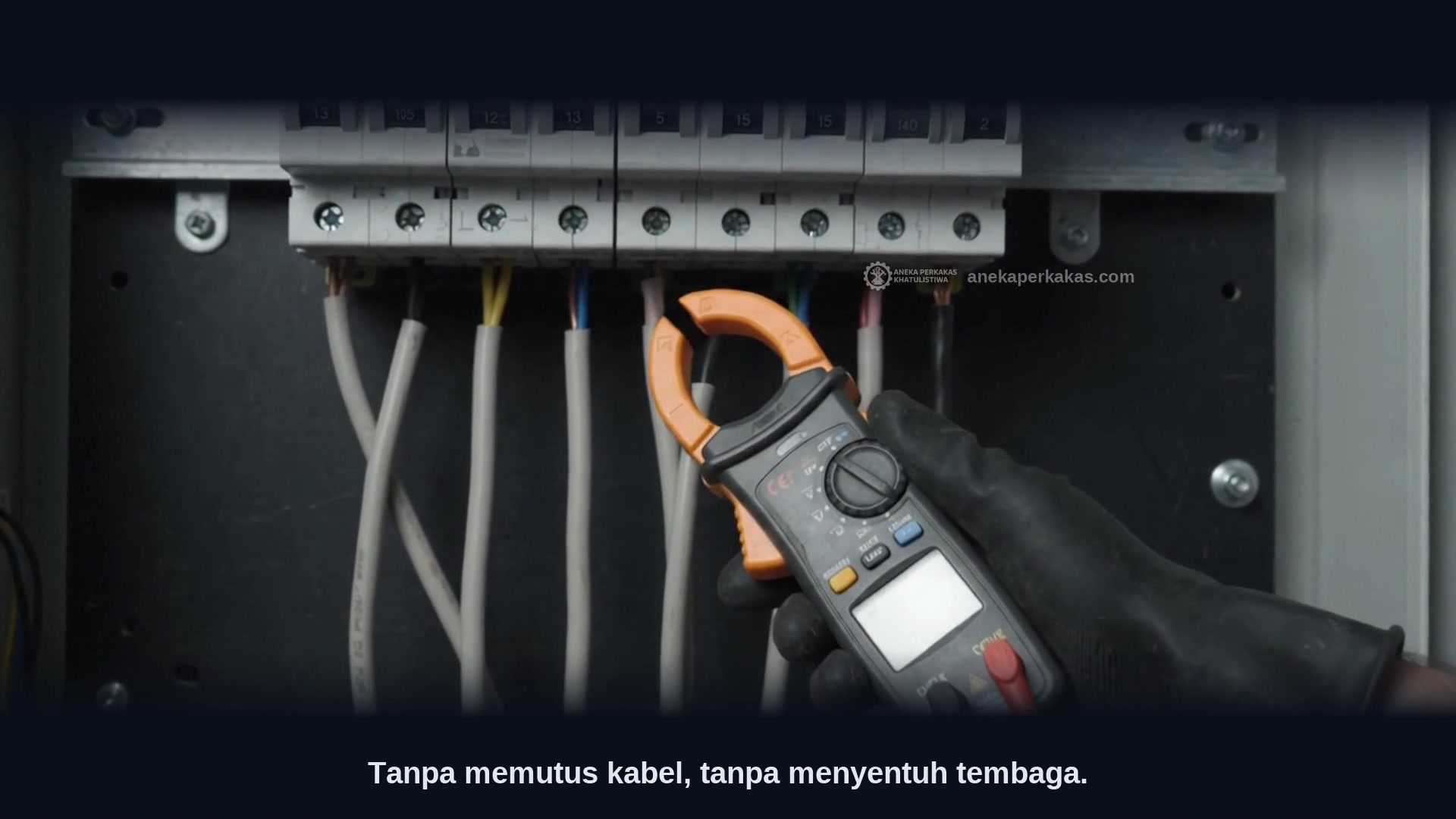

• Di panel listrik — ambil kawat tunggal yang keluar dari MCB.
• Di steker — pakai *pemisah kabel* (line splitter), alat kecil yang membelah fasa dan netral ke dua jalur terpisah supaya salah satunya bisa dijepit.
• Kalau kawatnya tidak bisa dipisah, tang ampere memang tidak bisa membacanya. Bukan karena kurang mahal.

AC atau AC/DC

Ada batas kedua yang lahir dari cara kerjanya. Trafo hanya bekerja pada medan yang berubah — dan yang berubah adalah medan dari arus bolak-balik (AC), yang bolak-balik lima puluh kali setiap detik.

Arus searah (DC) dari aki, panel surya, atau kelistrikan mobil medannya tetap. Medan yang diam tidak mengimbas apa-apa di kumparan, dan tang ampere AC biasa akan menunjukkan nol — walaupun arusnya besar.

Untuk arus searah dipakai tang AC/DC, yang di rahangnya ditanam sensor Hall: keping semikonduktor kecil yang menghasilkan tegangan sebanding dengan kuat medan, berubah atau tidak. Kalau pekerjaan Anda menyentuh aki, inverter surya, atau kelistrikan kendaraan, tang AC saja tidak akan pernah memberi angka.

True RMS: saat gelombangnya bukan sinus lagi

Tang ampere biasa menaksir arus dari rata-rata gelombang, lalu mengalikannya dengan angka tetap yang benar hanya untuk gelombang sinus — bentuk arus dari PLN ke beban sederhana seperti pemanas dan lampu pijar.

Beban modern jarang sesederhana itu. Inverter, dimmer, lampu LED, catu daya komputer, pengatur kecepatan motor (VFD), dan genset kecil menarik arus dalam bentuk gelombang yang terpotong dan bergerigi. Pada gelombang seperti itu, taksiran rata-rata bisa keliru antara sepuluh sampai empat puluh persen — dan selalu ke arah yang menyesatkan: arus sebenarnya lebih besar daripada yang ditampilkan.

Tang True RMS menghitung nilai efektifnya dari bentuk gelombang yang sesungguhnya, apa pun bentuknya. Kalau beban yang diukur melewati inverter atau elektronika daya, angka dari tang biasa tidak layak dijadikan dasar memilih MCB atau ukuran kabel.

Tiga jenis, tiga pekerjaan

Hampir semua tang ampere kelas pekerjaan hari ini menggabungkan AC/DC dan True RMS. Yang perlu dipastikan saat membeli cuma dua: butuh DC atau tidak, dan bebannya melewati elektronika daya atau tidak.

Gunanya sehari-hari: sebelum MCB jatuh

Keluhan yang paling sering masuk ke counter: *MCB sepuluh ampere jatuh terus, padahal bebannya "cuma itu-itu saja".* Tanpa tang ampere, orang menebak — mematikan alat satu per satu sampai MCB berhenti jatuh, lalu menyalahkan alat yang terakhir dimatikan.

Dengan tang ampere, jepit kawat tiap jalur di panel dan ukur, bukan menebak. Lampu 1,1 A, stop kontak 3,4 A, AC 3,6 A, kompresor 7,8 A, pompa 2,2 A — jumlahnya 18,1 A di MCB 10 A. Bukan satu alat yang salah; jalurnya yang perlu dibagi.

Satu hal lagi yang sering tak terlihat: motor dan kompresor menarik enam sampai delapan kali arus kerjanya selama sepersekian detik saat mulai berputar. Kompresor 7,8 A berarti lonjakan sekitar lima puluh ampere sesaat. Itu sebabnya MCB kadang jatuh tepat saat kompresor menyala, bukan saat ia sudah berjalan — dan itu pula sebabnya MCB tipe C ada.

Pertanyaan yang sering masuk

Bisa, tetapi lewat probe — dua kabel merah-hitam yang dicolokkan ke bawah alat — bukan lewat rahang. Rahang hanya untuk arus. Untuk tegangan, tang ampere bekerja seperti multimeter biasa.

Kalau bebannya motor, kompresor, atau AC, arus memang naik-turun mengikuti bebannya. Tahan beberapa detik dan lihat nilai yang stabil; beberapa alat punya tombol *hold* untuk membekukan angka.

Perhatikan kategori pengukuran (CAT) dan tegangan maksimum di badan alat. Untuk panel rumah dan bengkel, CAT III 600 V lazim. Jangan pernah menjepit kawat telanjang; rahang tang ampere dirancang untuk kawat berisolasi.

Tang ampere tanpa rahang yang menutup — bentuknya seperti garpu terbuka yang diselipkan ke kawat. Praktis di panel yang rapat, tetapi kapasitasnya lebih kecil dan hanya untuk kawat berdiameter tertentu.
